該工藝是一種緊湊、高效、靈活的污水處理工藝，其利用混凝和快速沉淀技術，來去除總磷和懸浮物的高效能工藝。其依托污泥混凝、回流循環強化絮凝、斜管分離及濃縮等多種理論，通過合理的水力和結構設計，進行集污泥濃縮與泥水分離功能于一體的新一代沉淀工藝。
a、設備簡單易于管理；
b、污泥濃度高，可直接進行污泥脫水；
c、節省高達20%以上的藥劑；
d、出水TP≤0.3mg/L，SS≤5mg/L；
e、石油類、藻類去除率高達99%以上，同時高效去除重金屬離子。
a、絮凝體循環利用；
b、占地面積小；
c、耐沖擊負荷能力強；
d、沉淀區設備斜管，提升出水效果；
e、獨創的結構設計，可減少池面積泥。
a、絮凝體循環利用；
b、占地面積小；
c、耐沖擊負荷能力強；
d、沉淀區設備斜管，提升出水效果；
e、獨創的結構設計，可減少池面積泥。

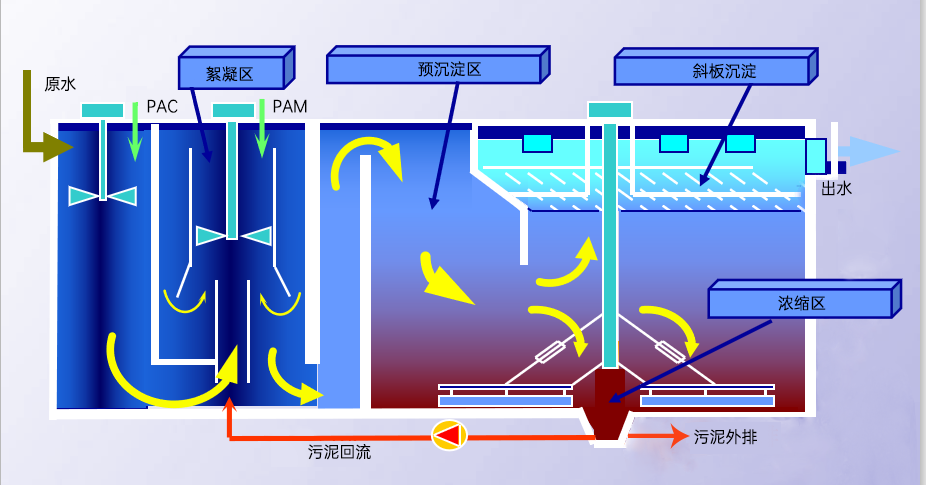

高效沉淀池由反應區和澄清區兩部分組成。反應區包括混凝反應區和絮凝反應區；澄清區包括入口預沉區、斜管沉淀區及濃縮區。
污水進入高效沉淀池的混凝反應區，同時向混凝區投加混凝劑PAC等，二者充分混合反應后進入絮凝反應區與在此加入的助凝劑PAM進行混合反應，形成較大的絮體顆粒，最后進入澄清區快速沉降，澄清水通過集水槽收集進入后續處理單元。
在澄清區，部分礬花慢速地從預沉區進入到沉淀區使大部分礬花在預沉區沉淀，部分礬花進入斜管沉淀區完成剩余礬花與水分離的過程。礬花在沉淀區下部累積并濃縮成污泥，濃縮區分為兩層，一層位于排泥斗上部，經泵提升至反應區以循環利用；一層位于排泥斗下部，由泵排出進入污泥處理系統。

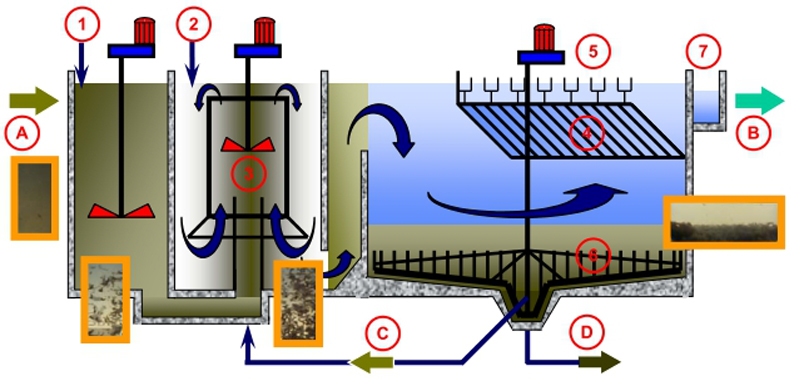

1、混凝劑投加 2、絮凝劑投加 3、反應池 4、斜管 5、澄清水槽 6、柵形刮泥機 7、出水渠 A、原水進水 B、澄清水出水 C、污泥回流 D、污泥排放
高效沉淀池由反應區和澄清區兩部分組成。反應區包括混凝反應區和絮凝反應區；澄清區包括入口預沉區、斜管沉淀區及濃縮區。
污水進入高效沉淀池的混凝反應區，同時向混凝區投加混凝劑PAC等，二者充分混合反應后進入絮凝反應區與在此加入的助凝劑PAM進行混合反應，形成較大的絮體顆粒，最后進入澄清區快速沉降，澄清水通過集水槽收集進入后續處理單元。
在澄清區，部分礬花慢速地從預沉區進入到沉淀區使大部分礬花在預沉區沉淀，部分礬花進入斜管沉淀區完成剩余礬花與水分離的過程。礬花在沉淀區下部累積并濃縮成污泥，濃縮區分為兩層，一層位于排泥斗上部，經泵提升至反應區以循環利用；一層位于排泥斗下部，由泵排出進入污泥處理系統。
1、混凝劑投加 2、絮凝劑投加 3、反應池 4、斜管 5、澄清水槽 6、柵形刮泥機 7、出水渠 A、原水進水 B、澄清水出水 C、污泥回流 D、污泥排放
